So Sánh Dây Điện Và Dây Cáp Điện?

Dây dẫn điện chủ yếu dùng kim loại đồng và nhôm vì chúng có tính dẫn điện tốt, giá rẻ hơn các kim loại quý khác. Khi truyền tải điện ngoài trời, dây dẫn điện thường không bọc chất cách điện, còn hầu hết các dây dẫn điện đều phải được bọc chất cách điện nhằm tránh sự chập mạch giữa các đường dây và an toàn điện cho người sử dụng.

Tùy theo môi trường nơi dẫn điện, đi dây ngoài trời, đi dây ở trong nhà hoặc đi dày ngầm dưới đất, điện thế cách điện mà sử dụng vật liệu cách điện cho phù hợp, bảo đảm an toàn điện.

Dây dẫn và dây cáp điện có cấu tạo khác nhau như thế nào? Phân biệt dây dẫn điện và dây cáp điện đơn giản nhất. Có các loại dây dẫn điện nào? So sánh giống nhau và khác nhau giữa dây dẫn điện và dây cáp điện. STANDAVIET.VN xin chia sẻ sau:

Dây cáp điện khác dây dẫn ở chỗ luôn có lớp vỏ bảo vệ mà dây dẫn thông thường không có. Nói cách khác, dây cáp điện là trường hợp đặc biệt của dây dẫn điện.

Dây cáp điện được dùng để lắp đặt đường dây hạ áp dẫn điện từ mạng phân phối gần nhất đến mạng điện trong nhà,cấp điện cho thiết bị, đồ dùng điện.

>>Xem ngay máy ổn áp Standa rất cần cho gia đình bạn!

Các ký hiệu trên dây cáp điện

Trên dây cáp điện thông thường sẽ có một trong các ký hiệu sau: CVV, CEV, CVE..
Các ký hiệu dựa trên thành phần cấu tạo của dây cáp điện:

– XLPE: làm lớp cách điện hoặc thay thế bằng nhựa PVC
– PVC: làm lớp cách điện và lớp vỏ bọc tronglớp vỏ bọc ngoài(có thể thay thế bằng nhựa PE).

– Chất độn: sợi PP (Polypropylen).
– Băng quấn: băng không dệt.
– Cu: Đồng là lõi dẫn điện. Hoặc có thể là Nhôm: Al
Ngoài ra, trong dây cáp điện còn có những thành phần cấu tạo sau:
– Giáp kim loại bảo vệ: DATA, DSTA, SWA …

Các loại dây cáp điện

Dây cáp điện bao gồm 8 loại chính dựa vào 3 đặc điểm: cấu trúc ruột dẫn, theo số lõi dẫn và theo hình dạng vỏ bọc. Cụ thể như sau:
Theo cấu trúc ruột dẫn

– Dây cáp điện ruột dẫn cứng, gồm một sợi cứng hoặc 7 sợi bện lại.

– Dây cáp điện ruột dẫn mềm, gồm nhiều sợi mềm bện lại với nhau.
Theo số ruột dẫn

– Dây bọc tròn.

– Dây dạng oval.

– Dây bọc dính cách.

– Dây đơn, ruột chỉ gồm 1 lõi dẫn điện.

– Dây đôi, gồm 2 lõi dẫn điện.

– Dây ba ruột dẫn, gồm 3 dây dẫn.
Theo hình dạng vỏ bọc

>>Xem ngay ổn áp Standa 5KVA cho hộ gia đình nhỏ.

Dây dẫn điện là gì?

Công dụng của dây dẫn điện là truyền tải điện năng. Dây dẫn càng dài, điện năng hao hụt càng nhiều. Đây chính là hiện tượng sụt áp mà dân kỹ thuật thường hay nhắc đến.

Trên thực tế, chúng ta thường gọi tắt là dây điện. Dây điện có nhiều nhà sản xuất, nhiều phân khúc, kích cỡ và chủng loại khác nhau.

Trong các kim loại như đồng hoặc nhôm, các hạt tích điện chuyển động là các điện tử. Điện tích dương cũng có thể di chuyển, chẳng hạn như điện catio của một pin, hoặc các proton di chuyển của dây dẫn proton của một tế bào nhiên liệu.

Trong vật lý và kỹ thuật điện, dây dẫn là một vật hoặc loại vật liệu cho dòng điện di chuyển theo một hoặc nhiều hướng. Ví dụ, một sợi dây là một dây dẫn điện có thể dẫn điện dọc theo chiều dài của nó.

Chất cách điện là vật liệu không dẫn điện với ít điện cực di chuyển và chỉ hỗ trợ các dòng điện không đáng kể.

>>Xem ngay mẫu ổn áp Standa 10KVA thông dụng nhất 2018!

cac-loai-day-dan-dien-gia-dinh-on-ap-standa

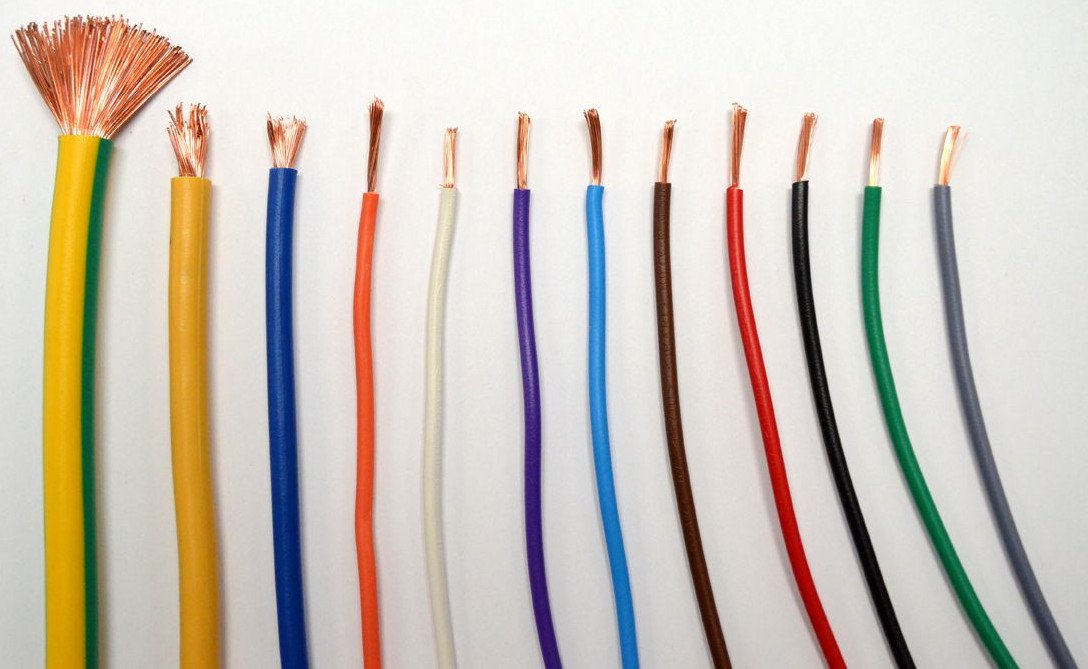

Các loại dây dẫn điện

Dây đơn

Là loại dây dẫn chỉ có một sợ cứng, bằng đồng (hoặc nhôm) có thể là dây dẫn hoặc thông thường có bọc lớp cách điện bằng chất dẻo PVC hoặc cao su lưu hóa, có loại bọc thêm lớp vải tẩm nhựa đường.

Loại dây này được dùng rất phổ biến dẫn điện trong nhà, và được sản xuất với tiết diện không quá 10mm2 (cỡ dây Ø 30/10)
Dây đơn mềm

Là loại dây dẫn có bọc cách điện bằng nhựa PVC hoặc cao su lưu hóa, có ruột bằng đồng, gồm nhiều sợi nhỏ có đường kính 0.2mm xoắn lại nên rất mềm dẻo. Dây đơn mềm được sử dụng đi dây trong báng phân phối điện, các đầu dây ra ngoài các mảy điện, dây dấn điện trên ô tô…
Dây đôi

Gồm 2 dây dẫn ruột đồng, mềm, được bọc cách điện song song với nhau, chất cách điện là nhựa PVC hoặc cao su lưu hóa. Nhờ dây dẫn được cấu tạo bởi nhiều sợi có đường kính nhỏ 0,2mm nên mềm dẻo dễ di động.

Công dụng : dùng dẫn điện cho các thiết bị điện cần di động, không cố định, đồ dùng điện trong sinh hoạt như quạt để bàn, tủ lạnh, máy thu thanh, thu hình…
Dây xoắn mềm

Với loại dây xoắn có ống bọc ngoài cao su hoặc nhựa PVC được sứ dụng làm dây dẫn cho các thiết bị điện di động, chịu được sự va chạm về cơ nên an toàn điện cho người sử dụng. Như máy khoan điện cầm tay, máy tiện, máy công cụ và các máy móc dùng trong sinh hoạt…

Loại dây dẫn mềm có 2 hoặc nhiều dây dẫn được cách điện với nhau. Mỗi ruột dây dẫn được cấu tạo bởi nhiều sợi dây có tiết diện nhỏ được xoắn lại với nhau, do đó dây dẫn có tính mềm dẻo và vững chắc. Loại dây này mềm dẻo hơn loại dây đôi, với chất cách điện cao su chịu nhiệt và được bọc thêm vải coton ở ngoài tăng cường sự vững chắc về cơ, chịu sự tiếp xúc nhiệt nên dùng làm dây dẫn cho bàn ủi điện, bếp điện.

on-ap-standa-3-pha

Ổn áp Standa 3 pha

Sự khác nhau của dây cáp điện và dây điện.

Dây cáp điện thì được dùng trong các trường hợp có yêu cầu cao hơn về cách điện an toàn. Do cáp được bọc thép và chịu va đập, có thể chống được cháy nổ ở những nơi có nhiệt độ cao.

Dây dẫn điện được dùng khi nó được đảm bảo cách điện an toàn cho thiết bị và cho người sử dụng. Dây trần thì treo ở trên cao, dây có vỏ bọc phải luồn trong ống nhựa. Dùng dây dẫn điện thì rẻ tiền, dễ thi công hơn khi kéo và đấu nối.

Dây dẫn điện thường được chia làm hai loại là dây trần và dây bọc. Dây có 1 lớp vỏ bọc, đôi khi là 2 lớp vỏ bọc nhưng sẽ chỉ có một lõi dẫn điện.
Dây cáp điện là loại dây có nhiều lớp bọc cách điện và bảo vệ để đảm bảo an toàn chống lại tác dụng cơ học và ảnh hưởng của môi trường Dây cáp điện ngoại trừ có lớp vỏ cách điện còn có lớp vỏ bảo vệ nên sẽ lớn hơn dây điện thông thường và khi nhìn vào sẽ thấy giống sợi cáp.

Trong khi dây dẫn điện thường được sử dụng cho mục đích dân dụng thì dây cáp điện chủ yếu được dùng để truyền tải nguồn điện cao, truyền tín hiệu điều khiển, được sử dụng nhiều nhất trong các đầu nối của thiết bị điện công nghiệp hoặc dân dụng.

so-sanh-day-cap-dien-va-day-dien

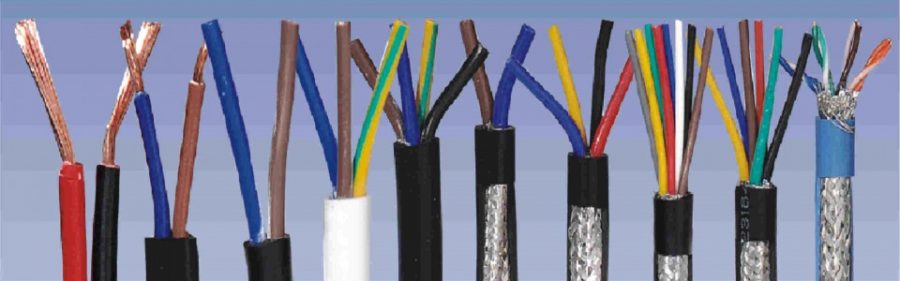

Một số loại dây cáp điện phổ thông

>>Địa chỉ Đại lý ổn áp Standa chính hãng tại Hà Nội uy tín nhất!

Muốn chọn được dây hoặc cáp điện phù hợp, ngoài việc tìm hiểu thông tin trên mạng, bạn bè thì hãy nhờ người bán tư vấn là cách tốt nhất. Việc lựa chọn đúng dây cáp điện sẽ giúp các bạn yên tâm hơn trong quá trình sử dụng, tránh các phát sinh không cần thiết.

Xem bài viết: Công thức tính điện năng tiêu thụ

Xem thêm: Tính công suất chọn mua ổn áp standa phù hợp
